ZGF60KV/5mA电力直流高压变压器产品规格
|
规 格 技术参数 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 级 |
|
输出电压(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
输出电流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
输出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充电电流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
机箱重量(kg) |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍压筒高度(mm) |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍压重量(kg) |
6.3 |
9.8 |
12 |
7.6 |
12.6 |

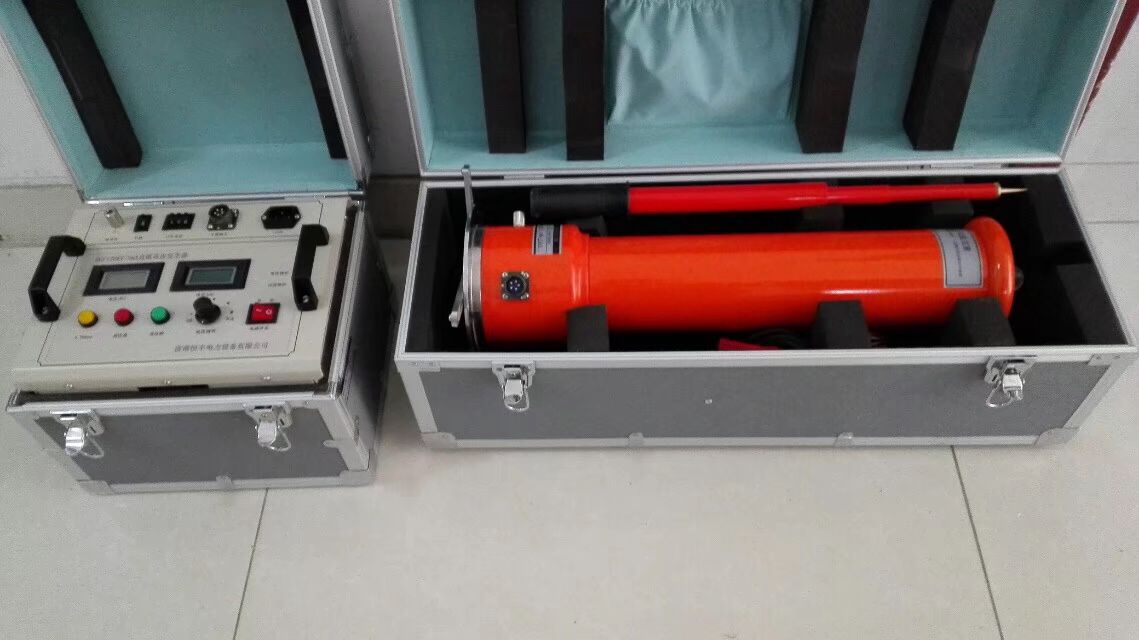

ZGF60KV/5mA电力直流高压变压器设备成套性：
1、高压发生器主机 1台
2、电源操作箱 1台
3、测试线 1套
4、数字微安表 1只
5、伸缩型放电棒 1支
6、电源线 1根
7、保险丝 3只
8、产品使用说明书 1份
9、产品合格证（保修卡） 1份
试验操作详解
1、手动升压模式
开机后，进入主菜单，旋动设置控制杆使光标指向“手动升压”选项，点击控制杆，进入手动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。先按高压通按钮，红灯亮起后，再旋动旋钮，当电压升至试验电压设定值，计时器开始计时，计时完毕后系统将自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕；如果电压未达到设定的试验电压值时，按下0.75UDC-1mA按钮，则系统会自动降压到当前电压值的0.75倍，然后以设定的加压时间倒计时，计时完毕后，系统自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
2、自动升压模式
开机后，进入主菜单，旋动设置控制杆使光标指向“自动升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电压设定值后，稳压并开始计时，计时完毕后系统将会自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
