电力电子电路故障诊断方法
电力电子电路故障诊断技术包括两方面的内容：1．故障信息的检测：以一定的检测技术，获取故障发生时的所需故障信息，供故障分析，推理用；2．故障的诊断：依据检测的故障信息，运用合适的故障诊断方法，对故障进行分析、推理，找出故障发生的原因并定位故障发生部位。传统的故障诊断方法在电力电子电路故障诊断中也得到的广泛应用，如故障字典法、故障树、专家系统等。    (一)故障字典法。把一组典型的测量特征值和故障值以一定的表格形式存放，通过比较测量值和特征值，判断故障。先用计算机对电路正常状态和所有硬故障状态模拟，建立故障字典。然后对端口测试进行分析，以识别故障，即将选定节点上测出的电压与故障字典中电压比较，运用某些隔离算法查出对应故障。
      故障字典法对于模拟电路和数字电路故障诊断具有很大的实用价值，但字典法只能解决单故障诊断，多故障的组合数大，在实际中很难实现。

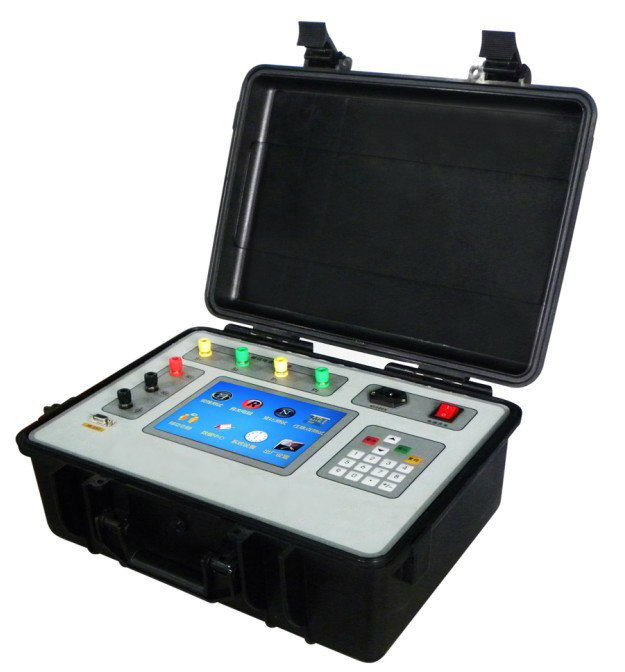

       (二)故障树法。故障树诊断法就是对可能造成系统失效的各种因素(包括硬件、软件、环境、人为因素)进行分析，画出逻辑框图，即故障树，从故障树的顶事件进行搜索从而找出故障原因的方法。故障树表达了系统内在联系，并指出元部件故障与系统之间的逻辑关系。电流互感器现场测试仪解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。
       故障树诊断直观、灵活、通用，但建树工作量大，繁琐易错，对诊断故障空间较小的问题比较合适。
       (三)残差法。残差法是一种基于解析模型的故障诊断方法。即通过研究实际系统与参考模型特征输出量间的残差来进行电力电子装置主电路在线故障诊断和故障定位的过程。该方法同样适用于逆变器主电路的故障诊断，参考模型法用于电力电子电路的故障诊断具有检测量少、判据简单且与输出大小无关的特点。特别是在复杂电力电子电路的故障诊断中该法的优势更加明显。
       (四)直接检测功率器件两端电压或桥臂电流的方法。通过检测各功率器件两端的电压，或检测各桥臂电流，得到功率器件的工作方式，再与触发脉冲进行时序逻辑比较，从而判断被诊断对象是否故障，此方法需要检测每个被诊断器件的电压和电流，所需测点较多，需要专门的检测电路和逻辑电路。该方法还可以通过测量电路的输入输出来实现故障诊断。正常工作时，电路的输入输出在一定的范围内变动，当超出此范围时，可认为故障已经发生。另外，还可以测量输入输出变量的变化率是否超出范围来判断是否发生故障。该方法虽然简单，但抗干扰性差。
       (五)专家系统诊断的方法。专家系统就是利用计算机推理能力和领域专家的丰富经验，以及系统内部因果关系和人工智能的机器学习功能，设计出的一种智能计算机程序系统，解决复杂的系统故障诊断问题。专家系统对经验性的诊断知识进行形式化描述，突破个人局限广为传播，有利于存储和推广专家的经验，发挥专门人才作用，开辟了综合利用专家知识的新途径，比人类专家更可靠、灵活，不受环境影响。专家系统的知识结构中知识库与推理控制相对独立，可重写增删，可以结合其它诊断方法，构成知识结构的应用程序，拥有人机联诊功能，充分发挥了现场技术人员的主观能动性，并能逐步积累经验日趋完善，因此是很有生命力的故障诊断法。
       专家系统诊断的基本思想是：先通过实验或仿真建立起一个可靠的知识库，该知识库包含了电路的环境知识、系统知识和一个规则库，其中知识库反映了系统的因果关系，具体到故障诊断系统中就是系统变量和故障类型、故障点之间的因果关系：然后通过人机接口得到实际运行中的特征变量值；将它应用到规则库进行推理，就得到了电路的基本工作状态和故障信息。该方法的缺点是知识库建立困难，特别是知识库庞大时更是如此。传统的故障诊断专家系统，大多是基于规则的专家系统，它将领域知识编成一系列产生式规则(表示形式为IF…，THEN…)。这种专家系统可以解决许多系统的故障诊断问题，但是由于对复杂的系统要利用大量的产生式规则(这种规则主要依赖人工编写)，因而故障诊断专家系统运行很慢，很难适应实时环境的要求；另外，当遇到未见过的新故障或新信息时，如此建立的专家故障诊断系统往往不能正确处理，会因推理能力弱而出现“匹配冲突”、“组合爆炸”及“无穷递归”等问题。要解决这些问题，除非不断进行规则更新，可是新规则与原有规则很有可能相互牵连，这必然导致在规则添加和删除时遇到难以处理的困难。总之，专家诊断系统存在知识获取“瓶颈”问题、难以维护、应用面窄以及诊断能力弱和不适应模糊问题等缺点。
