变频型互感器测试仪

来源： 扬州达瑞电气有限公司 日期：2019-12-30 11:12:00 点击：1414 属于：行业动态

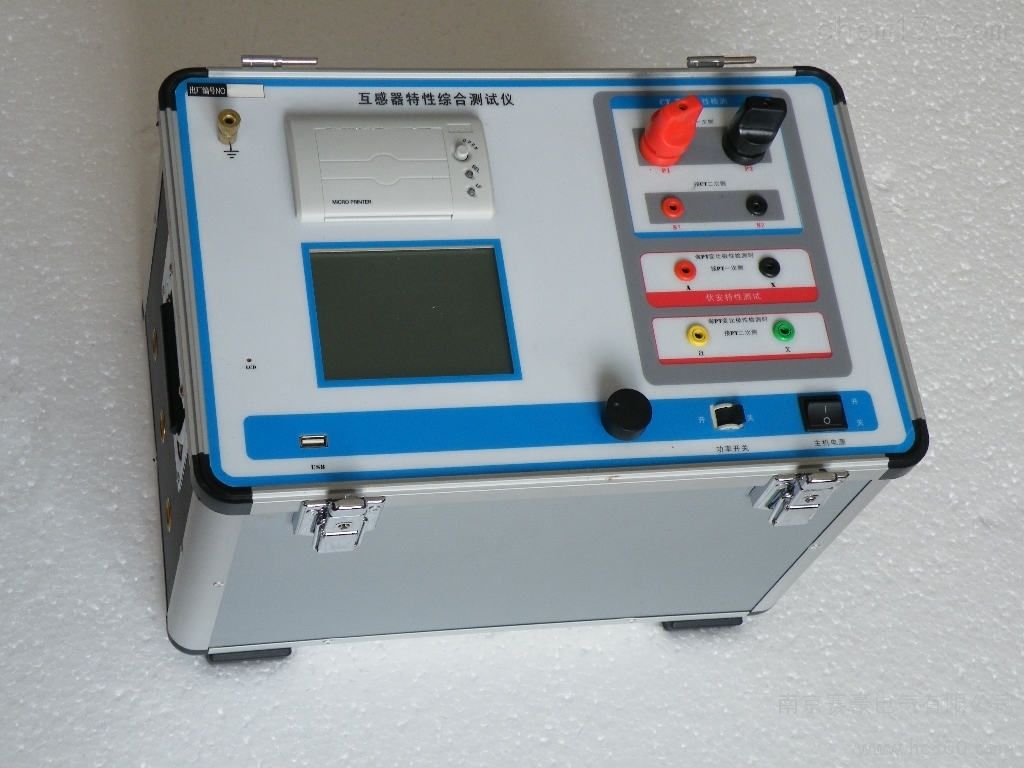

变频型互感器测试仪
产品简介
    TPHGC-G 变频型互感器测试仪是一款集互感器伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等功能于一体的综合型互感器检测仪器。TPHGC-G变频型互感器测试仪支持检测CT和PT（保护类、测量类、TP类）稳态和瞬时等参数，可同时满足实验室与试验现场检测。

功能特点
1、TPHGC-G变频互感器测试仪采用先进的自动变频电源技术，励磁电压高达30KV。
2、满足GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求。
3、该仪器支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数。
4、按规程自动给出（励磁）拐点值。自动给出5%和10%误差曲线。
5、采用智能控制器，操作简单。大屏幕液晶图形化显示操作界面。
6、自带微型快速打印机，可直接现场打印测试结果。
7、无需外接其它辅助设备，单机即可完成所有检测项目。
8、测试简单方便，一键完成CT直阻、励磁、变比和极性测试。除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
9、可保存3000组测试资料，掉电后不丢失。
10、支持U盘转存资料，可以通过标准的PC进行读取。
11、仪器小巧轻便，便于现场测试。

测试功能
1、CT与PT伏安特性曲线（励磁特性）
2、CT自动给出拐点值
3、CT自动给出5%和10%的误差曲线
4、CT与PT变比测量
5、CT与PT极性判断
6、CT与PT相位测量（角差）
7、CT与PT比差测量
8、CT与PT二次绕组电阻测量
9、CT与PT二次实际负荷测量
10、CT与PT铁心退磁
11、CT剩磁系数(Kr)
12、CT二次时间常数(Ts)
13、CT励磁电感（LU）
14、CT暂态面积系数（Ktd）
15、CT峰瞬误差（Er）

技术指标
1、工作电源：AC 220V±10% 、50Hz
2、设备输出：0～220Vrms，5Arms（20A峰值）
3、比差测试精度：≤0.05%
4、二次绕组电阻测量：
   范围：0.1～300Ω、精度：≤0.5%
5、二次实际负荷测量：
   范围：5～1000VA、精度：≤0.5%
6、相位测量（角差）：
   精度：±4min、分辨率：0.1min
7、CT变比测量：
   范围：5-25000A/5A（5000A/1A）、精度：±0.5%
8、PT变比测量：
   范围：1：10000、精度：≤0.5%
9、环境温度：-10℃～40℃
10、环境湿度：≤90%
11、海拔高度：≤1000m
12、仪器尺寸：40×20×26(cm)
13、仪器重量：≤10Kg
