三倍频电压获得条件与特性

来源： 扬州达瑞电气有限公司 日期：2019-12-28 10:17:54 点击：1466 属于：行业动态

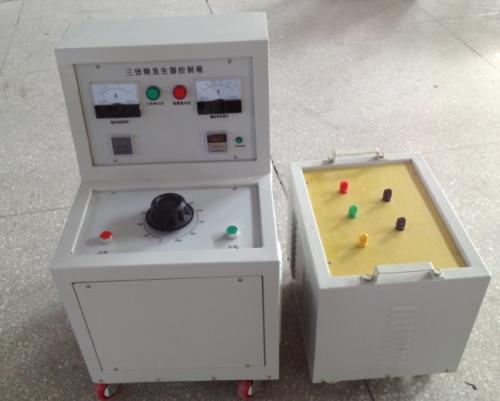

三倍频电压获得条件与特性

1．获得三倍频电压输出的条件
(l)必须用三相五柱式或3台同规格单相变压器组成，给零序磁通在铁芯中提供闭合匀磁回路。变压器一次绕组接成星形，二次绕组接成开口三角形，开口端输出电压为三倍员电压。
(2)变压器要过激磁，使铁芯深度饱和。
(3)在选择变压器参数时，不仅要考虑是否满足输出功率的要求，还应注意它是否满足温升的限制与发热，选择适当的容量。
2．特性
三倍频变压器输出能力与铁芯中磁通密度有极大关系，因此三次谐波的产生是由铁芯磁化曲线的非线性所致，只有磁通密度工作在曲线弯曲部u以上才会产生较大的三倍频分量。当磁通密度超过磁化曲线弯曲点以后，铁芯的导磁率u值急剧下降'三倍频发生器内阻抗z。急剧减小，因而有较大的三次谐波电压与三次谐波电流的输出。过X3越深，三次谐波分量输出越大，但达到一定程度以后，导磁率u值变化不大’内阻抗z3减小的速度也平缓了，三次谐波输出增长也平缓了。一般来说，过激磁的下限没有限制，只要满足电压与功率要求便可。过激磁的上限要考虑到两点：一是避免过深的过激磁引起九次和十五次的高次谐波；二是避免三倍频变压器匝间绝缘承受过高的电压而引起故障，一般不超过2倍额定电压为限。在1. 73倍过激磁时，变压器的三次谐波电压约为1.1倍额定电压，而且没有明显高次谐波分量。
三倍频发生装置的电压和功率输出与负荷阻抗的性质和负载阻抗是否匹配的关系极大。若负荷阻抗与三倍频发生装置的内阻抗在数值上以及阻抗角相等，而符号相反，则可得出最大输出。
