ZGF120KV/3mA直流高压发生器

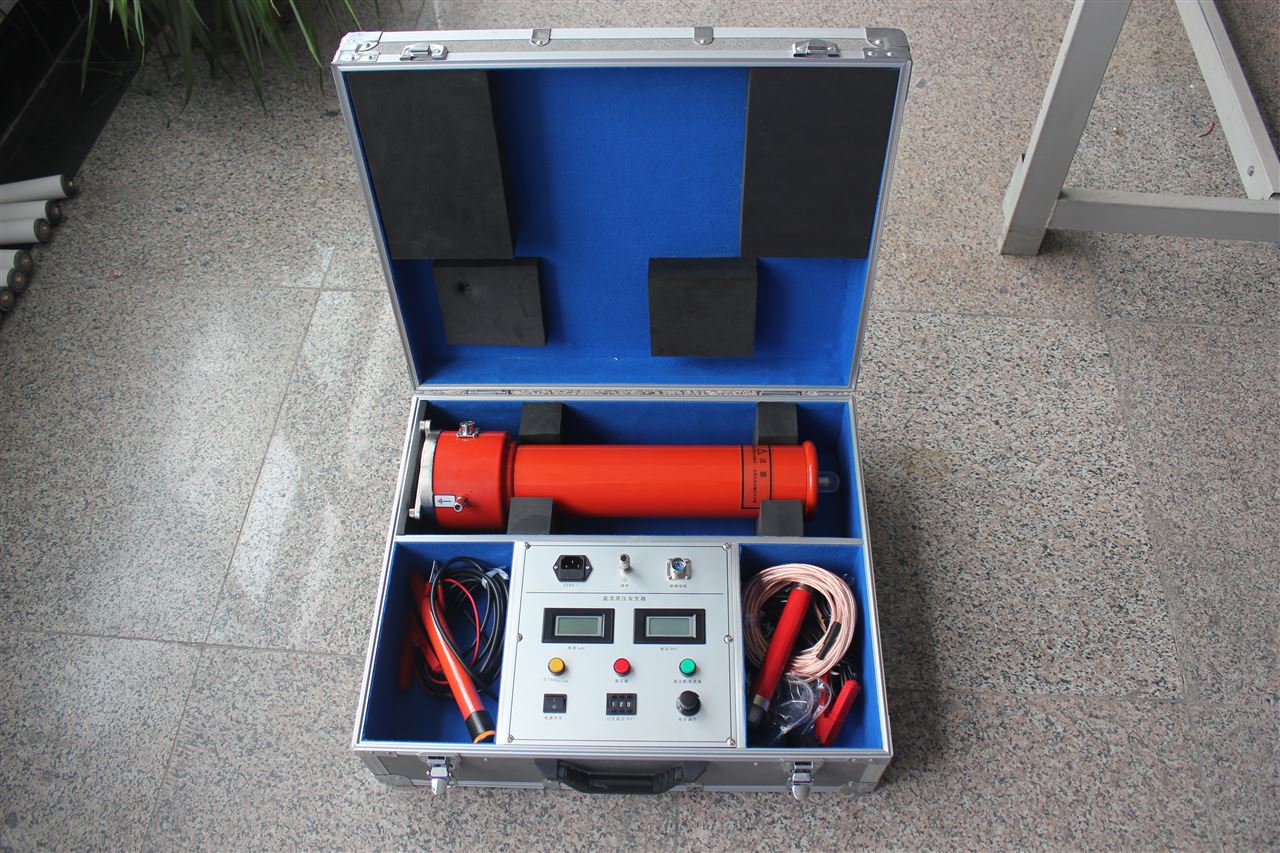

ZGF120KV/3mA电力电缆变压器直流高压发生器设备成套性：

    1、高压发生器主机            1台

    2、电源操作箱                1台
    3、测试线                    1套
    4、数字微安表                1只
    5、伸缩型放电棒              1支
    6、电源线                    1根
    7、保险丝                    3只
    8、产品使用说明书            1份
    9、产品合格证（保修卡）      1份

ZGF120KV/3mA电力电缆变压器直流高压发生器试验操作详解
 1、手动升压模式
    开机后，进入主菜单，旋动设置控制杆使光标指向“手动升压”选项，点击控制杆，进入手动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。先按高压通按钮，红灯亮起后，再旋动旋钮，当电压升至试验电压设定值，计时器开始计时，计时完毕后系统将自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕；如果电压未达到设定的试验电压值时，按下0.75UDC-1mA按钮，则系统会自动降压到当前电压值的0.75倍，然后以设定的加压时间倒计时，计时完毕后，系统自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
 2、自动升压模式
    开机后，进入主菜单，旋动设置控制杆使光标指向“自动升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电压设定值后，稳压并开始计时，计时完毕后系统将会自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。

工作原理框图
