工作原理
设备内置6位数显秒表，电秒表可内部启动，也可外部启动。内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。秒表单独设有电源开关，不用时可将秒表关掉。
声光提示
电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。
器辅回路
单相继保测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。
按下辅回路“输出控制”开关，调节小旋钮即可输出。
测量回路
由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。
其中“0-500mA”档包括在“0-10A”档中。使用时，在“0-10A”两下即是“0-500mA”监视。

产品概况

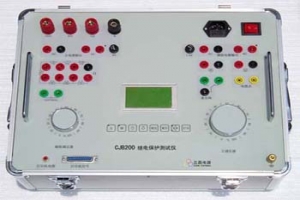

单相继保测试仪是一个智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。便携式的设计适用于现场。
测试仪实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便。

技术参数
1. 输出特性
输出1：交流电流 0～150A/10V 可调
0～20A/35V 可调
0～5A/8V 可调
交流电压 0～250V/4A 可调
直流电流 0～20A/25V 可调
直流电压 0～300V/4A 可调
输出2：交、直流电压 0～250V可调
毫秒表时间：0～99.9999s
分辨率：0.1ms
额定容量：750VA
输出容量：1500VA
2. 仪器使用电源：AC220V±5%，50Hz±5%

特性
1、智能型主机，主机采用高性能数字信号处理器。
2、单机独立运行。
3、连接电脑运行。
4、16位DAC芯片。
5、大屏幕LCD显示库。
6、"傻瓜式"操作。
7、新型高保真功放。
◆ 测试继电器的种类：电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器；　
◆ 仪器配有定值输出可单独作电压源；　
◆ 采用数码显示，读数直观；　
◆ 仪器结构紧凑，体积轻巧，便于携带，搬运。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
