	伏安特性变比极性综合测试仪-扬州达瑞点击次数：2135 发布时间：2020-08-21 09:14:39 我要订购

产品描述

伏安特性变比极性综合测试仪

达瑞电气为您推荐

★★★注意事项
⒈ 电流互感器二次线圈不应有接地点。
⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。
⒊ 试验前本装置应可靠接地。
⒋ 做完试验后应及时回零，严禁在高电压，大电流下长时间停留。

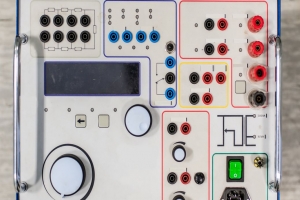

三、面板图示及说明（图一）
1——电压采集输入端，连接交流输出远端，连接CT二次侧。
2——交流电流输出，连接CT二次侧。
3——调压器输出保险（15A）。
4——调压器输出开关。
5——升压调节手柄。
6——四位液晶屏幕电流显示（V）［兼变比测试之CT二次侧电流显示］。
7——四位液晶屏幕电流显示（A）［兼变比测试之CT一次侧电流显示］。
8——打印机。
9——数据复位按键。
10——存贮数据按键。
11——打印按键。
12——复位指示灯。
13——存贮指示灯。
14——变比电流输入连接CT二次侧。
15——变比电流输出连接CT一次侧。
16——伏安特性试验与变比测试转换开关。
17——极性判别输入连接CT二次侧。
18——极性判别输出连接CT一次侧。
19——极性判别电流显示表，不测试时为零位。
20——极性判别通断按键按一下既接通，松开既关闭。
21——接地插座。
22——整机保险（1A）。
23——电源插座。
24——整机电源开关。
25——外接传感器接口，外接一次电流输入端。
一.技术参数
⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。
⒉ 工作环境温度：0~40℃。
⒊ 输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：z·ui大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍ 误差：1≤1%，U≤1%。
⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
⒐ 外型尺寸：长×宽×高=470×340×260mm3。
⒑ 重量：23Kg。
四、使用方法
●伏安特性试验：
接线如下图所示：（图二）
⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
⒉ 将仪器可靠接地。
⒊ 检查电流互感器无接地点。
⒋ 将开关“16"拨至伏安档。
⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。
⒍ 检查调压器是否归零，打开“24"开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
⒎接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。）
⒏ zu·i多可存储20组电流，电压值。
⒐ 存储完毕后调压器调零。
⒑按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程，量程选择为自动方式，根据采样电压z·ui大值自动选择某一量程：
0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V 每格代表50V
电流轴分两个量程，量程选择为自动方式，根据采样电流z·ui大值自动选择某一量程。
0—7A 每格代表 0.25V
7A—40A 每格代表0.5A
⒒ 按一下复位键复位后，可重复测试。
⒓ 试验完毕，断开“4"开关和“24"开关，拔出连接线。
五、变比测试：接线如下图（左侧）所示：（图三）
⒈ 将开关“16"拨至变比档。
⒉ 输入交流220V时，输出0-400A；
输入交流380V时，输出0-600A。
⒊将旋钮“5"旋至零位，打开开关“24"后，开关“4"打开，缓慢转动旋钮“5"，使表头“7"显示一电流值`IO（A）同时表头“6"有一对应电流值Ii（mA），待显示稳定后按一下储存键“10"存储数据。
将旋钮“5"旋至零位，“11"键打印变比数据和计算结果。关断开关“4"。
⒋ 测试完毕，断开电源。拔出连接线。
⒌当测变比一次电流满足不了试验时，可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔，二次接线仍接入二次插孔，做试验时不要打开4即调压器开关。
⒍ 说明：①每次只能做一组变比测试，并计算，需重复变比测试时，将开关“16"往前复位后再拨回变比即可重复变比测试。本机变比测试时自动限时半分钟左右。
②变比的计算结果约为整数“XXX"也即“XXX比1"，用户根据自已的CT换算或“XXX比5"等。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
