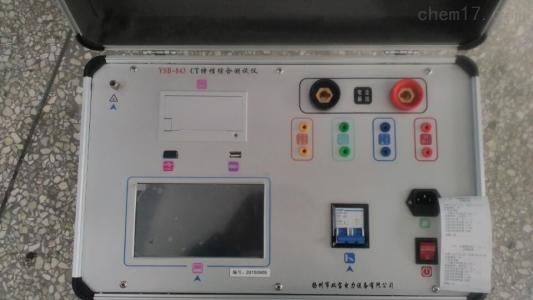

互感器特性综合测试仪

达瑞电气为您推荐

产品简介
互感器特性综合测试仪是为试验互感器伏安特性、变比测试及极性判别而设计，是一台多功能试验仪器。本仪器采用高效低耗优质材料和特殊绕注的升压器，单片机微处理器进行数据采集、分析和存储，内置微型打印机，可打印测试数据和曲线，测量CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。该互感器综合特性测试仪具有重量轻、操作方便等特点。

功能特点
1、该互感器特性综合测试仪功能全面，可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。
2、仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
3、可外接升压器扩展输出电压范围。
4、伏安特性试验单机输出电压0～2500V、电流0～20A；采用外接升压器输出电压0～4000V、电流0～1.5A，可做500kV等级1A的互感器伏安特性试验。
5、220V单电源输入，避免了使用380V时的危险。
6、大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。
7、采用数字键盘，方便数字输入。
8、带有大容量存储器，可存储100组测试数据，掉电不丢失。
9、RS232通信接口，可连接电脑进行试验，测试数据也可上传至电脑编辑保存。

技术参数
1、内置升压器
（1）输出范围：0～2500V（220V电源）、0～20A
（2）伏安特性测试参考负载能力：1A/2500V、2A/1500V、5A/600V、10A/220V、20A/30V
（3）测量准确度：在二次侧电压≥50V，二次侧电流≥200mA时：伏安特性准确度：0.5级、变比测量准确度：0.5级
2、外置升压器
（1）输出范围：0～4000V/1A
（2）伏安特性测试参考负载能力：1A/4000V
（3）测量准确度：在二次侧电压≥50V，二次侧电流≥200mA时：伏安特性准确度：0.5级、变比测量准确度：0.5级
3、内置升流器
（1）输出范围：0～600A
（2）伏安特性测试参考负载能力：800VA
（3）测量准确度：变比测量精度：＜1%
4、主机工作电源：AC 220V、50Hz/60Hz（±2Hz）
5、工作环境温度：-10℃～+50℃

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
